Nuorinimo vožtuvai

Problemos, kurios kyla vamzdynuose dėl oro kamščių gali būti išspręstos sumontavus nuorinimo vožtuvus. BELGICAST gamina platų aukščiausios kokybės tokių įrenginių asortimentą, padedančių išvengti:

  • slėgio nuostolių,
  • hidraulinio smūgio,
  • staigių slėgio pokyčių,
  • vamzdžių įtrūkimų.

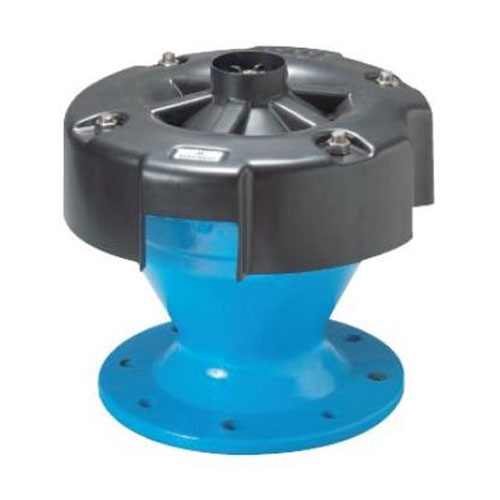

Dvigubo veikimo nuorinimo vožtuvas švariam vandeniui VANNAIR

Modelis BV-05-60

Dvigubo veikimo nuorinimo vožtuvas atlieka tris funkcijas:

  • greitas didelio oro srauto išleidimas vamzdyno užpildymo metu,
  • greitas didelio oro srauto įleidimas vamzdyno ištuštinimo metu ar vamzdžio trūkimo atveju,
  • pastovus oro iš vamzdyno šalinimas esant įprastiniam sistemos darbui.

Pritaikymas

  • geriamojo vandens sistemose,
  • gaisro gesinimo sistemose,
  • laistymo sistemose.

Techniniai duomenys

Asortimentas:

  • Tipas V200: nuo DN 40 iki 100
  • Tipas V500: nuo DN 80 ir 100
  • Tipas V1000: DN 150
  • Tipas V2000: DN 200

Maksimalus darbinis slėgis: PN 16, 25 ir 40 (pagal užsakymą)
Temperatūros ribos: nuo +1 ° C iki + 70 ° C
Flanšų skylių matmenys pagal standartą EN 1092-2 ir ISO 7005-2:

  • ISO PN 10/16 DN 40-150,
  • ISO PN 10 arba 16 DN 200,
  • ISO PN 25 DN 40-200

Aprašymas

  • Kalaus ketaus korpusas.
  • Patentuota reversinė uždarymo disko konstrukcija, leidžianti vožtuvą uždaryti priklausomai nuo oro srauto santykinio dydžio pokyčio ar vandens srauto santykinio dydžio (tipas V1000 ir V2000)
  • Epoksido danga, padengta kataforezės būdu.
  • Galimybė prie korpuso sumontuoti manometrą (pagal užsakymą).
  • Minimalus slėgis 0,3 bar.

“Vannair” dvigubo veikimo oro vožtuvai turi originalią kompaktišką konstrukciją su izoliaciniu vožtuvu arba be jo. Jie susideda iš dviejų, turinčių atitinkamą aerodinaminę formą, mechaniškai laisvų plūdžių, judančių cilindriniame korpuse. Viena plūdė yra rutulys, kuris pilnai padengtas elastomerais, o kita yra diskas, kuriame koncentriškai patalpinti du žiedai. Plūdžių judėjimas vyksta aukštyn žemyn. Plaukiojantis rutulys užtikrina viršutinės vožtuvo dalies uždarymą. Vožtuvo paviršiaus plotai paskaičiuoti taip, kad garantuotų reikalingą pralaidumą atitinkamam oro kiekiui. Išleidimo valdiklis patalpintas konuso viršūnėje, kas įgalina patogiai patikrinti ar vožtuvas neprisipildęs. Dangtis apsaugo nuo purvo ir nukreipia išleidžiamą orą žemyn. Originali koncepcija užtikriną saugų veikimą be jokių problemų.

Veikimas

Kai vamzdis užpildomas, oras laisvai išeina per vožtuvą. Kai jį pasiekia vanduo ir pradeda pildyti pamažu pakeisdamas orą, rutulys ir diskas pakyla ir uždaro abi vožtuvo dalis. Vamzdžio ištuštinimo metu, diskas nusileidžia žemyn ir atidaro įėjimą orui. Tipai V1000 ir V2000 tiekiami su reversiniu disku standartinėje komplektacijoje (patentuota). Ši originali koncepcija įgalina pasirinkti ar vožtuvas užsidaro nuo oro srauto ar vandens srauto.

Užsidaro priklausomai oro srauto > disko pusė su įpjova viršuje.
Užsidaro priklausomai nuo vandens srauto > plokščioji disko pusė viršuje.
Tinka vamzdynams su slėgiais PN 16/25.

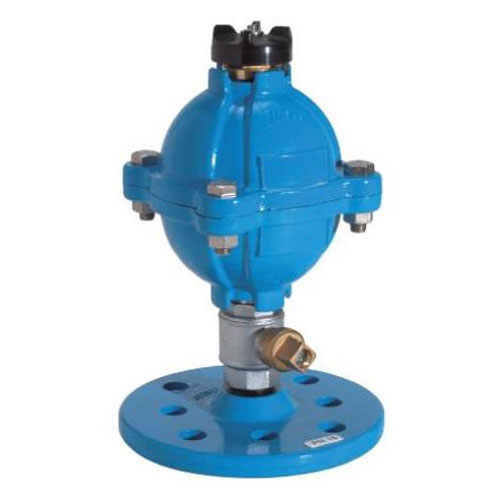

Viengubo veikimo nuorinimo vožtuvas geriamo vandens, gaisro gesinimo ir drėkinimo sistemoms

Modelis BV-05-60

DN – 40/50/60/65/80
PN – 16/25/40

Veikimas

Kai vamzdyne nėra oro, vandens slėgis, veikiantis plūdę, padedamas vidinio slėgio, laiko oro išleidimo angą uždarytą. Kai oras užpildo oro vožtuvą, plūdės svoris tampa didesniu nei vidinio slėgio poveikis ir plūdė, nusileisdama žemyn, atidaro išleidimą. Nuorinimo vožtuvui užsipildžius vandeniu, išleidimo anga uždaroma.

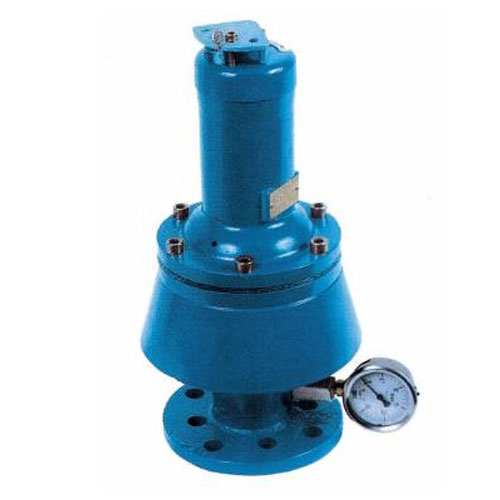

Apsauginis nuorinimo vožtuvas geriamo vandens, gaisro gesinimo ir drėkinimo sistemoms

Modelis BV-05-62 DJET

DN – 50/65/100/150/200
PN – 16/25

Savybės

BELGICAST BV-05-62 nuorinimo vožtuvas apsaugo vamzdynus nuo staigaus slėgio padidėjimo ir vandens smūgio. Jis suveikia, kai slėgis peršoka numatytą ribą, slopindamas vandens smūgį vamzdyne ir apsaugodamas nuo vamzdžio plyšimo ar kitų pasekmių.
Patikima konstrukcija leidžia naudoti esant itin aukštam slėgiui.

  • Pilnas epoksidinis antikorozinis padengimas (RAL 5015).
  • Labai mažas inertiškumas ir greitas suveikimas reaguojant į perviršinį slėgį.
  • Prie korpuso sumontuotas manometras slėgiui vamzdyne kontroliuoti.
  • Keturi modeliai: DN-50/65 ir DN-100 (tiesioginio veikimo), DN-150 bei DN-200 (valdoma).
  • PN – 16/25.

Veikimas

Nuorinimo vožtuvas aprūpintas spyruokliniu mechanizmu, kuris leidžia vožtuvui atsidaryti iškart kai pasiekiamas nustatytas slėgis (maks. 2 barai virš leistino slėgio). Kai slėgis viršija spyruoklės pasipriešinimo jėgą, vožtuvas atsidaro, sumažindamas perviršinį slėgį. Kai tik slėgis normalizuojasi, vožtuvas palaipsniui grįžta į poziciją “uždaryta”. Spyruoklinis mechanizmas gali būti reguliojamas ± 1 bar rankiniu būdu su raktu. Didesniems nei ± 1 bar derinimams reikia patikrinti ar tai atitinka spyruoklinio mechanizmo numatytam slėgių diapazonui: vožtuvai gali būti tiekimami su 5 spyruoklių tipais tokiems slėgių diapazonams:
DN-100: nuo 1 iki 5 / nuo 5 iki 7 / nuo 7 iki 16 / nuo 16 iki 25 / bar
DN-50 / 65 / 150 / 200: nuo 1 iki 5 / nuo 5 iki 10 / nuo 10 iki 16 / nuo16 iki 25 bar
Reguliavimo mechanizmas apsaugotas nuo drėgmės bei vandens EPDM sandarikliu.
